T8200PRO　［LF帯・HF帯共振周波数検査機］

T9300 製品紹介

RFIDにおける通信不良などのトラブル解決をサポートします！ T8200PROは、ICカードおよびNFCタグに対応した共振周波数検査機です。
LF帯およびHF帯に対応し、共振周波数・減衰量・Q値の測定に加え、固有ID（UID）の読み取り（オプション）も可能です。

RFIDの不良トラブルには様々な原因がありますが、「リーダライタとの共振周波数が合っていない。」「内部アンテナが断線している。」などの原因が考えられます。この様な不良原因を特定する為には、T8200PROがご活用いただけます。

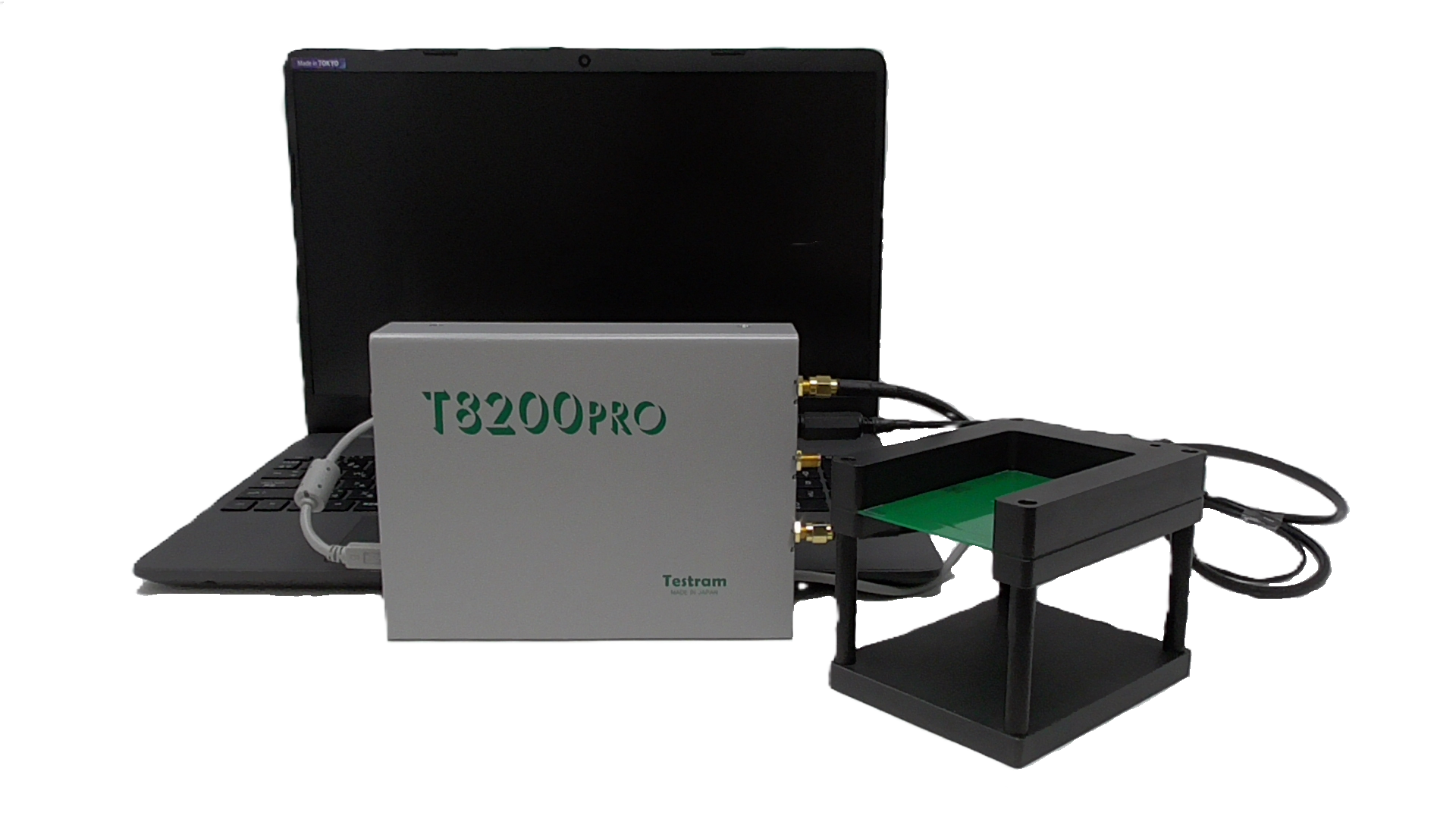

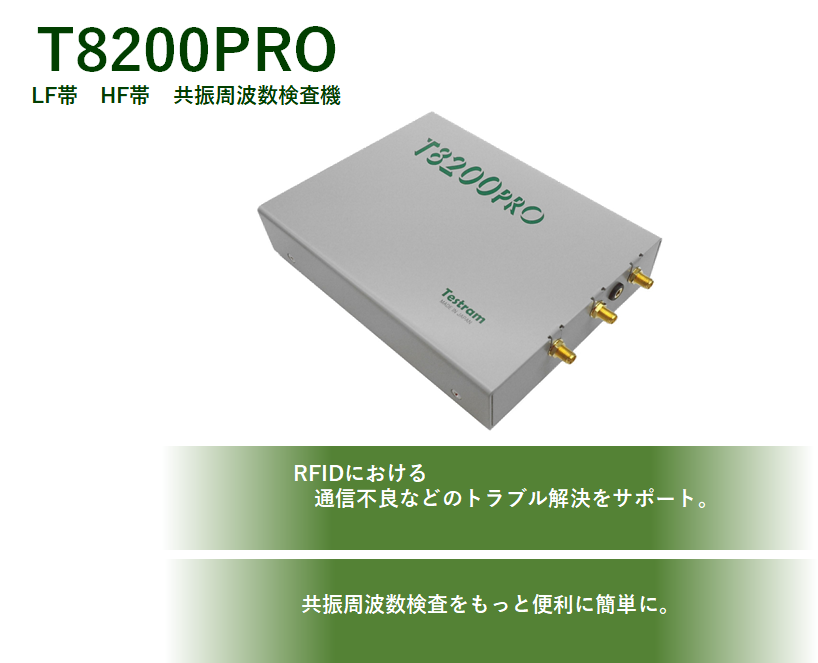

T8200PRO製品画像

T8200PRO動画

動画横並びテスト

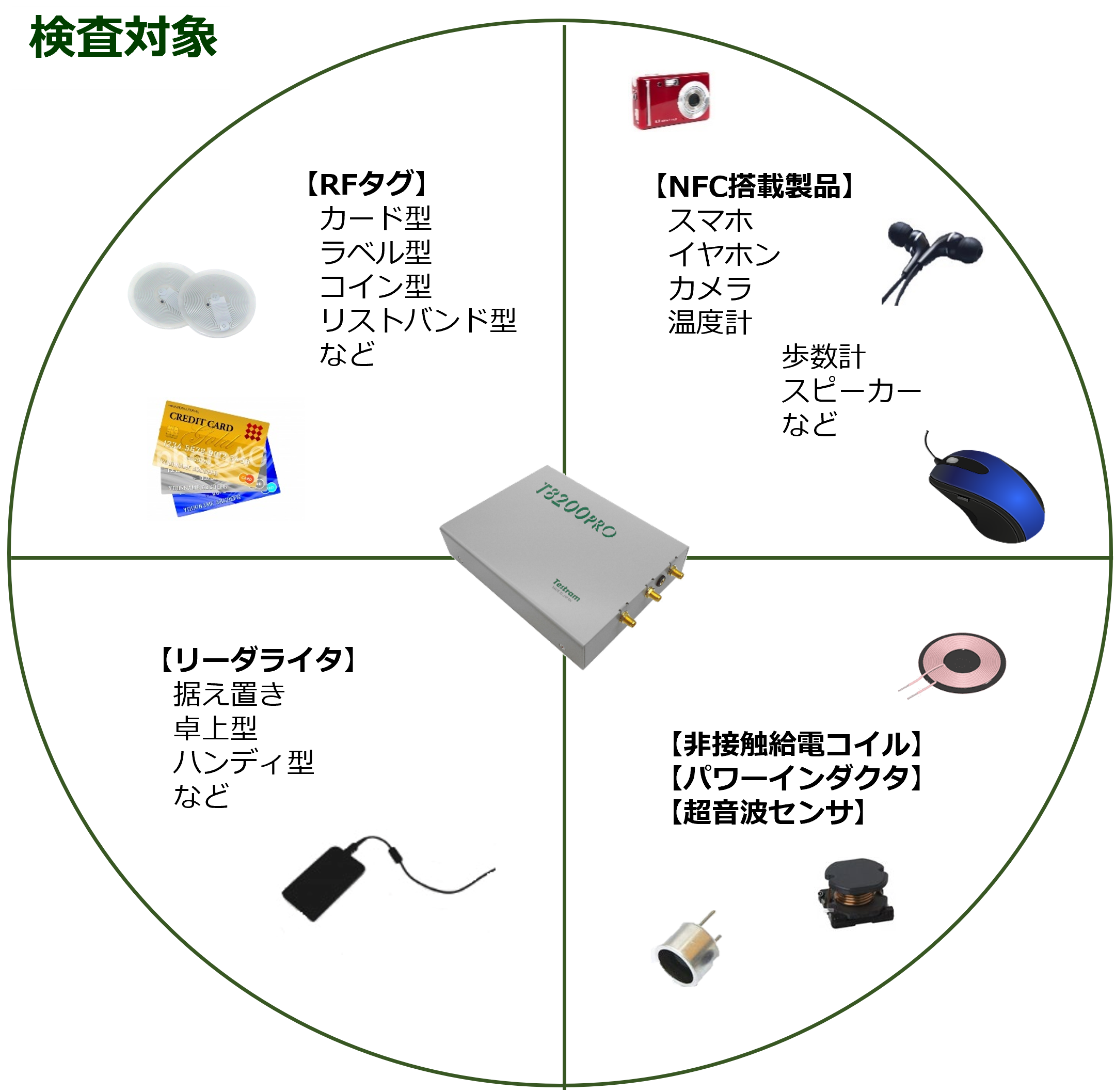

T8200PRO検査対象

T8200PRO 検査対象

RFタグ

カード型・ラベル型
コイン型など

NFC搭載製品

スマホ・イヤホン
カメラ・温度計など

リーダライタ

据え置き・卓上型
ハンディ型など

非接触給電コイル

パワーインダクタ

超音波センサ

など

T8200PRO活用シーン

開発したRFIDの特性を測る

開発したRFIDの特性を測る

開発したRFIDタグが設計通りの共振周波数になっているか、確認作業にご使用いただけます。

出荷時の品質を安定させる

出荷時の品質を安定させる

品質の安定を図る単に判定基準をユーザーが任意に設定して、検査する事が出来ます。

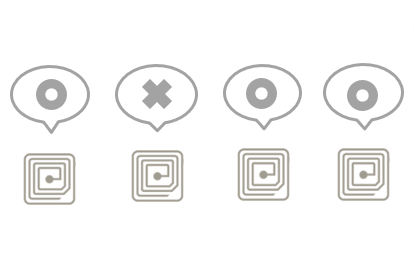

複数のRFIDの違いを調べる

複数のRFIDの違いを調べる

購入・納入に際して選定作業にお使いいただけます。
複数の企業の製品の中から最適な物の比較選別等が簡単にできます。

現場へ持ち込み検査をする

現場へ持ち込み検査をする

軽量コンパクトで、持ち運びが容易にでき、現場でのトラブル等の解決に役立てていただけます。（USB電源使用の為、ノートパソコンさえあれば簡単に持ち運んで検査が出来ます）

複数のRFIDの違いを調べる

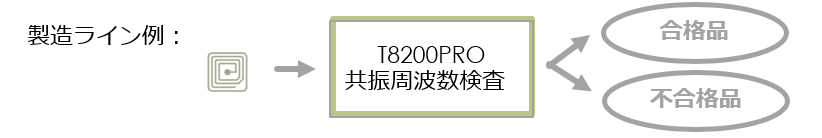

量産設備装置内の検査に、T8200PROを組み込んでご使用いただけます。
※T8200PRO DIO 対応版（PLC対応版）使用の場合

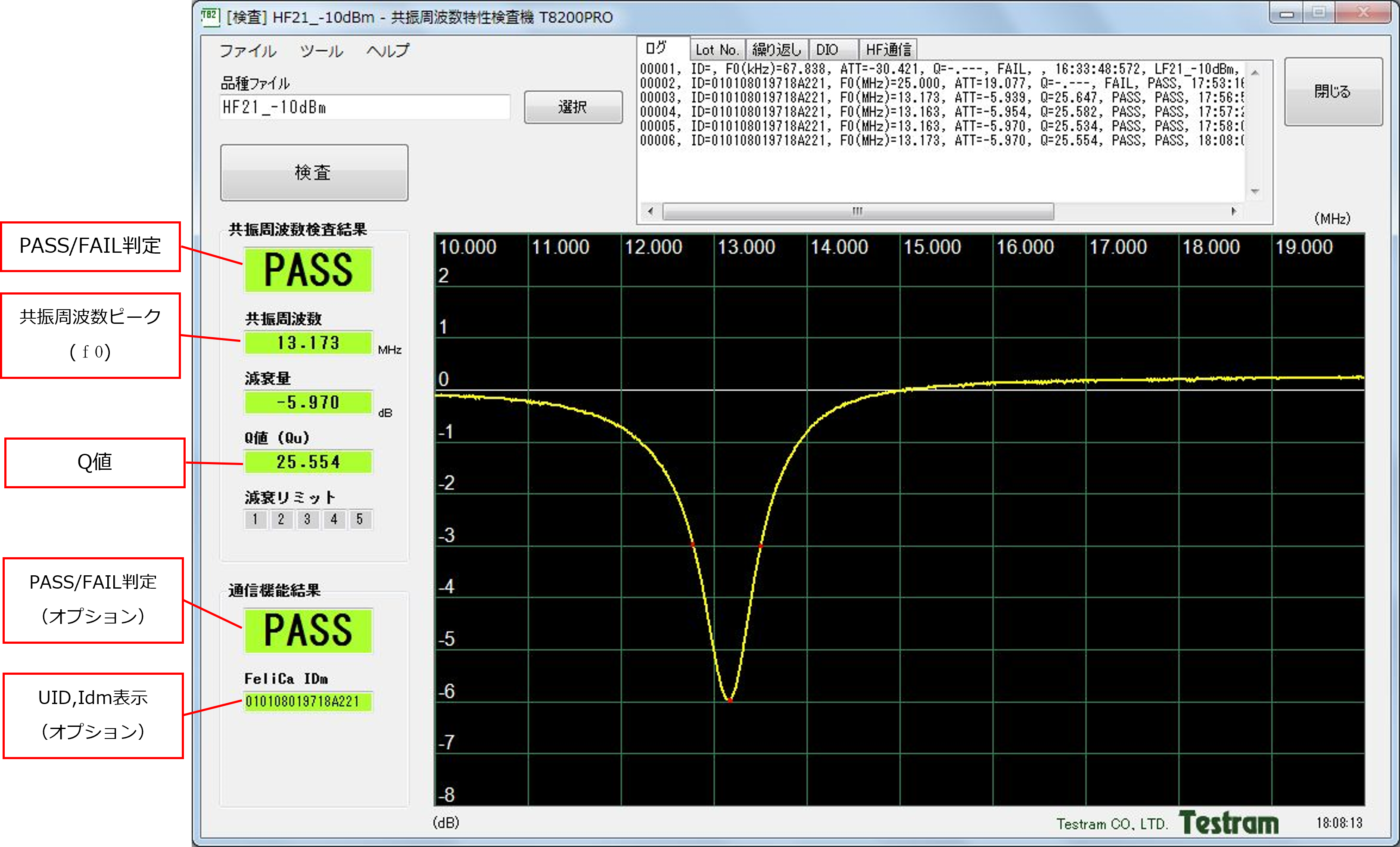

T8200PROの測定画面

T8200PROでは、この様な「共振周波数」、「Q値」、「UID（IDｍ）」測定ができます
※　UID(IDm)の測定機能はオプション機能です

関連情報

[カード用アンテナ] 通信検査兼用プローブ
共振周波数を測ると同時にUID(FeliCaならIDｍ）を読み込みます。
カードを個別に識別確認しながらご利用いただけます。

[タグ用アンテナ] 検査用プローブ(アンテナ)
多様なタグ形状に対して、各種アンテナをご用意しています。
※ 該当の無い特別な検査をする場合には弊社で設計する事も可能です。

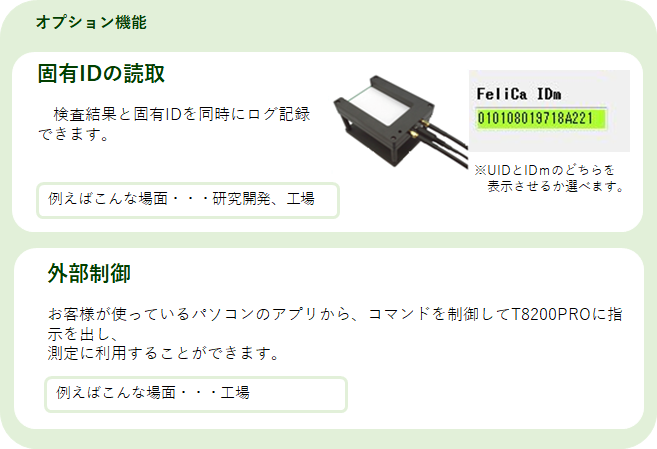

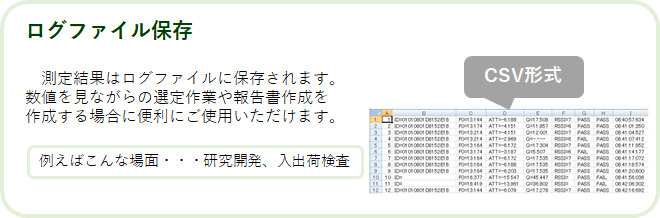

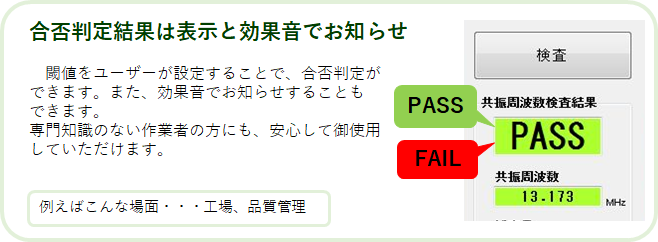

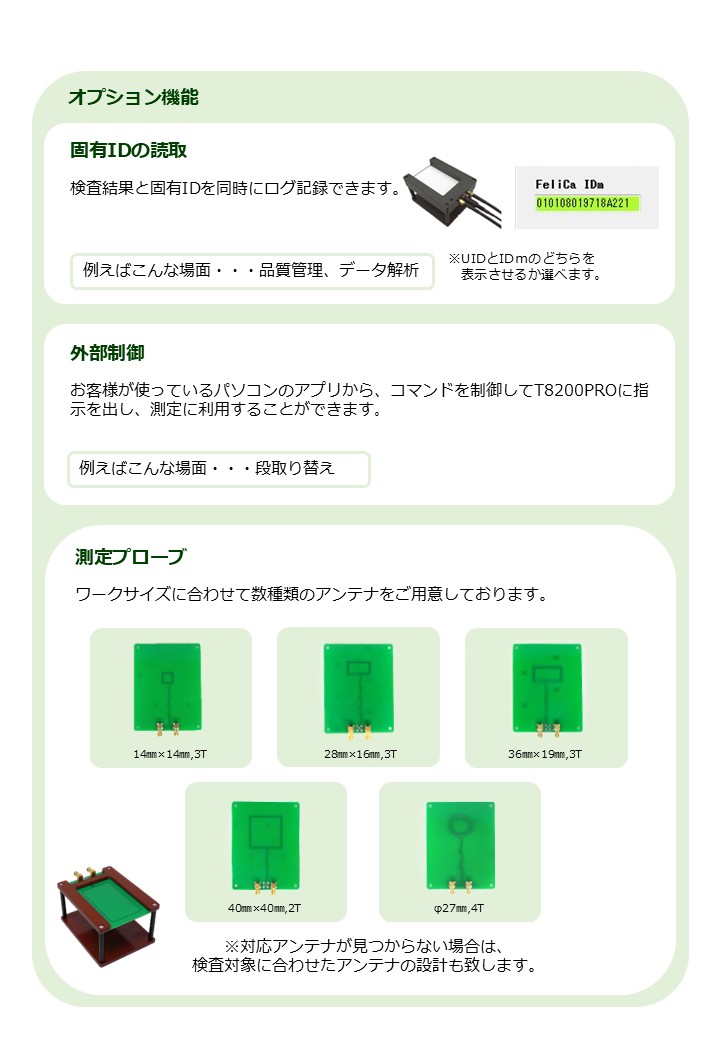

T8200PROの便利機能

T8200PROタイプ

T8200PROには、標準タイプ・DIOタイプの2種類がございます。
DIOタイプはPLCを接続して絶縁接点インターフェースを介してT8200PROを制御するオプション機能です。
お客様の用途に応じて、最適なタイプをお選びいただけますようお願い申し上げます。

T8200PROの仕様

仕様
測定方式	磁界結合による非接触共振周波数測定
測定内容	透過電圧または反射電圧の振幅
検査項目	共振周波数、減衰量、Q 値（負荷Q/無負荷Ｑ）、減衰量リミットテスト（オプション：通信）UID/PUPI/IDｍ読み取り
UID 読取対応プロトコル注 1)	ISO14443A(MIFARE Classic, MIFARE Ultralight): UID ISO14443B: PUPI FeliCa: IDm ISO15693(Tag-it HF-I Plus/Pro, I・CODE SLIX2): UID
測定ポイント数	100～2048 ポイント
検査時間注 2)	ID読取検査なし：0.5sec(typ) ID読取検査あり：1sec(typ) (測定ポイント数=1000の場合)
検査結果・検査波形保存機能	検査ログファイル(csv)：検査時刻, ID, PASS/FAIL, 共振周波数, 減衰量, Q値波形データ：csv, jpg形式
周波数設定範囲	10kHz～1200MHz 100M～1200MHz UHF出力端子は標準構成では動作しません。ご使用を希望される方は弊社までご連絡ください。
印加パワー（＠50Ω負荷）	10k～100MHz:-30～+15dBm 100M～1200MHz:最大1bBm(typ)
DIO 回路形式	絶縁（フォトカプラ）入出力
DIO 端子絶対最大定格	入力端子：入力順電流 50mA、逆電圧 5V 出力端子：順電圧 40V、逆電圧 6V、sink 電流 100mA、許容損失120mW/ch
システム要件	PC(OS): Windows7,8.1,10,11 USB2.0以上
電源	USB バスパワー（消費電流 500mA 以下）
付属物	USB ケーブル、同軸ケーブル（500mm 2 本）、 Windows インストール CD、ショートプラグ（反射測定用）
寸法/質量	125(W)×165(D)×40(H) mm（突起含まず）、約0.8kg
使用温度	23℃±5℃（校正実行時温度から±3℃以内）

注1)「Tag-it HF-I」はTEXAS INSTRUMENTS社、「I・CODE SLI」及び「MIFARE」はNXP Semiconductors社、「FeliCa」はソニー株式会社の登録商標です。
注2）本器はRFIDリーダ・ライタではありません。検査対象の通信性能を評価することを目的とした機器ではありません。
　　　検査対象によっては、UIDが読み取れない場合があります。
注3）検査時間は、ご使用のPCや本器の検査設定内容、検査対象の特性等に依存します。
注4）精度良くご使用いただくため、電源投入後30分放置してからご使用ください。

※デザイン・仕様は、予告なしに変更される場合があります。
